Spécification des composants

Objectif: Découpage de la solution en composants (ou sous-systèmes), affectation des responsabilités aux composants et spécification des interfaces fournies et requises par ces composants
Moyens: Utilisez des diagrammes d’interaction (séquence, communication) pour décrire l’échange de messages entre les composants pour en déduire leurs interfaces.

1. Vue globale des composants

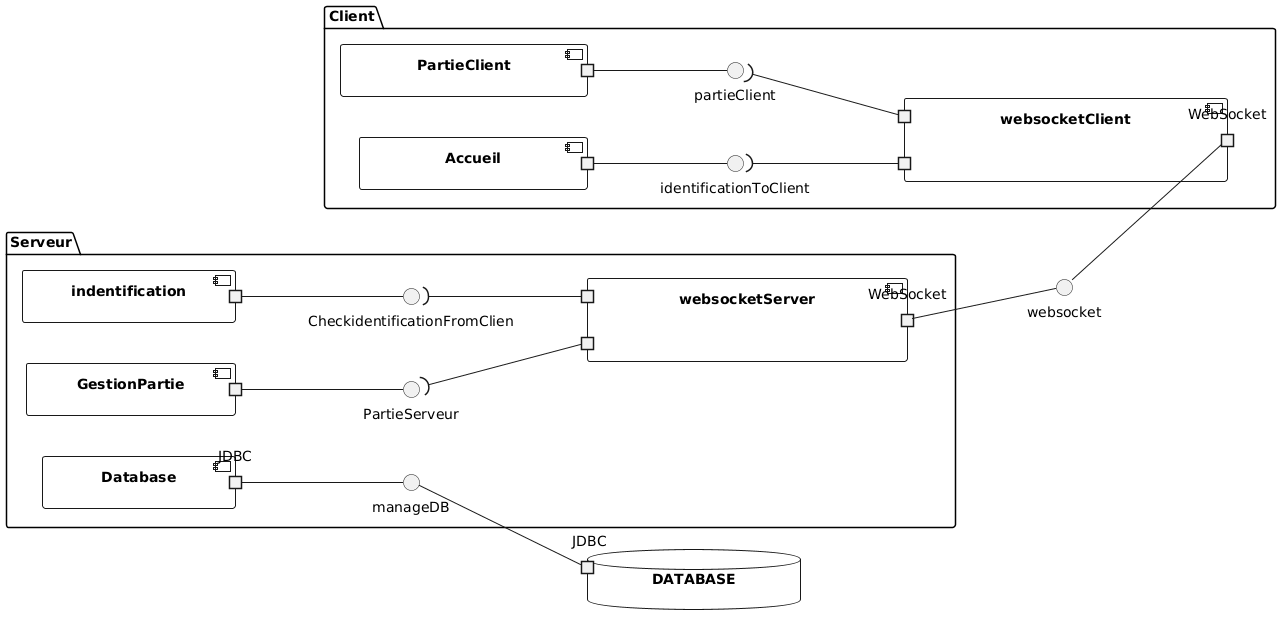

Figure 1. Diagramme de composants décrivant la solution proposée

2. Composant SERVEUR

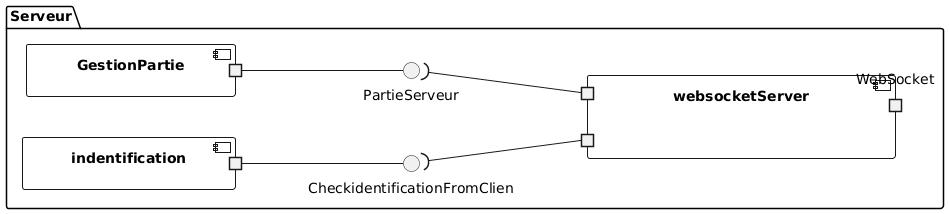

2.1. Responsabilités du Composant SERVEUR

Serveur :

Quelques Responsabilité

Gère les connections au serveur et les pseudos
Recherche des parties disponible
notifie les joueurs lorsque c’est leurs tour de jouer
Lancer le dé,
Verifie la reponse au question
Sauvegarde les historique des parties jouer
Communique avec la base de donnée

2.2. Interfaces fournies

2.2.1. Interface Websocket

2.2.2. Interface manageDB

3. Composant Serveur

Le composant Serveur assure la creation de partie et la gestion des parties ainsi que la gestion de la base de donnée. il assure egalement la creation des questions et reponses, la verification des reponses et la gestion du dé .

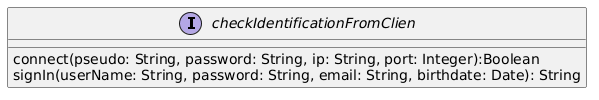

3.1. Interface

Contraintes sur les operations

context checkIdentificationFromClien::connect(pseudo: String, password: String, ip: String, port: Integer):Boolean
    pre: isNetwork
    post: isConnected
context checkIdentificationFromClien::signIn(userName: String, password: String, email: String, birthdate: Date): String
    pre: isNetwork() & isValide(email) & name.size() => 3 & pwdIsValide(pwd)
    post: pas de poste condition

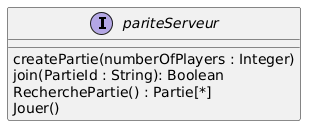

Listing 1. Contraintes sur les operations

  context PartieServeur:createPartie(numberOfPlayer:Interger)
       pre: numberOfPlayer >= 2
       Post: StartPartie()
  context PartieServeur:join(PartieId:String):Partie
       pre: IsConnectToServeur()
       Post : StartPartie()
  context PartieServeur:RecherchePartie():Partie[*]
        pre: IsConnectToServeur()
        post: !Partie[].isEmpty()
   context PartieServeur:Jouer()
        pre: IsConnnecToServeur() & PartieIsStart()
        post: aucune

4. Composant CLIENT

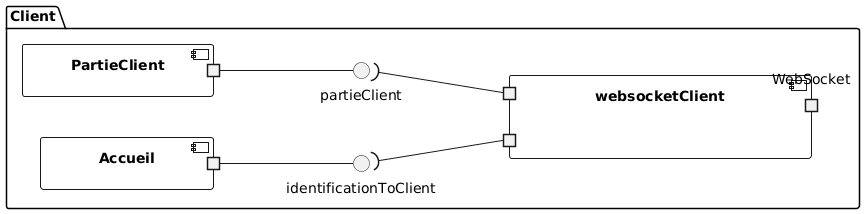

4.1. Responsabilités du Composant CLIENT

5. Client :

Quelques responsabilié

Permet la creation de comptes ,la connection et le modification de profile
Gere l’inteface graphique du Jeux
Communiquez avec le serveur
Lancer une Parties
Assure le deplacement du Camembert
Repondre aux Quesions
Recevoire des notifications

5.1. Interfaces fournies

5.1.1. Interface checkIdentificationFromClien

6. Composant Client

Le composant Client permet a un joueur de se connecter au serveur, d’initialiser le plateau, de rejoindre une partie, et de repondre au questions

6.1. Interface

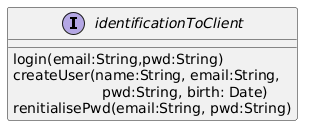

Listing 2. Contraintes sur les Operations

 context Identification:: login(email:String,pwd:String)
    pre: isNetwork() & isValide(email) & !pwd.isNull()
    Post: isConnected()

 context Identification:: createUser(name:String,email:String,pwd:String,birt:Date)
     pre: isNetwork() & isValide(email) & name.size() => 3 & pwdIsValide(pwd)
     Post : pas de post conditions
 context Identification:renitialisepwd(email:String,pwd:String)
    pre: isNetwork() & isExiste(email) &  pwdIsValide(pwd)
    Post:

Listing 3. Contraintes sur les operations

context partieClient::connexionServeur(layerId:String)
    pre: isConnected
    post: isConnectedToServeur
context partieClient::choosePartie(partieId:String)
    pre: isConnectedToServeur
    post: connectToPartie
context partieClient::InitPlateau(p:Plateau): Plateau
    pre: connectToPartie
    post: aucune

7. Interactions

Utilisez les diagrammes d’interaction de la notation UML pour valider les interfaces des composants.
Basez-vous sur les cas d’utilisation (spécification des exigences) pour illustrer les interactions entre les différents composants

En UML, les interactions se passent au niveau des instances.
Rappel:
- Niveau classes: Classes, opérations, types, etc.
- Niveau instances: Objets, appels d’opération, valeurs, etc.

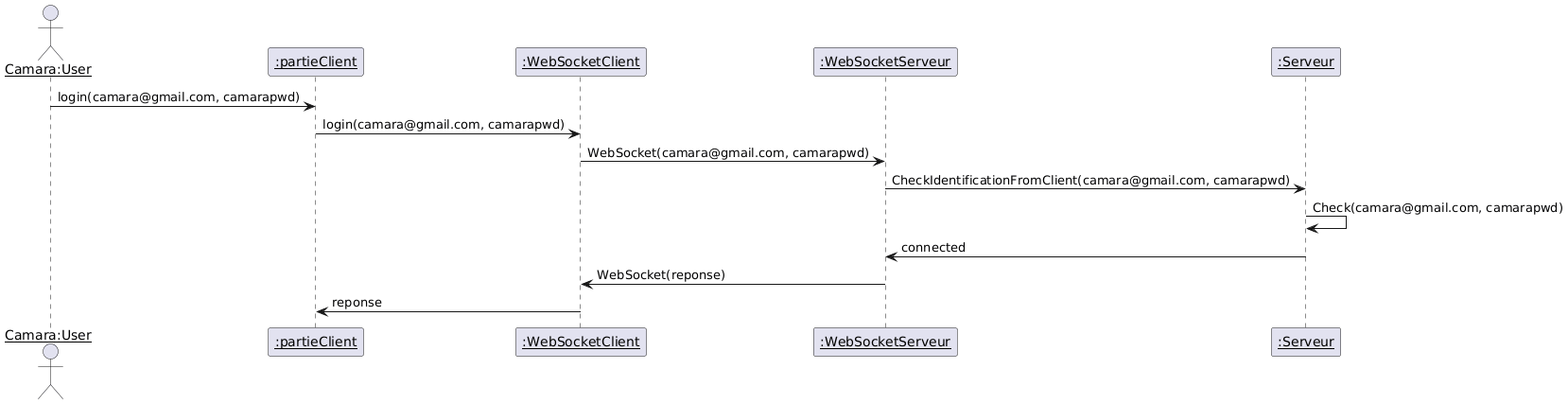

Figure 2. Connexion au serveur

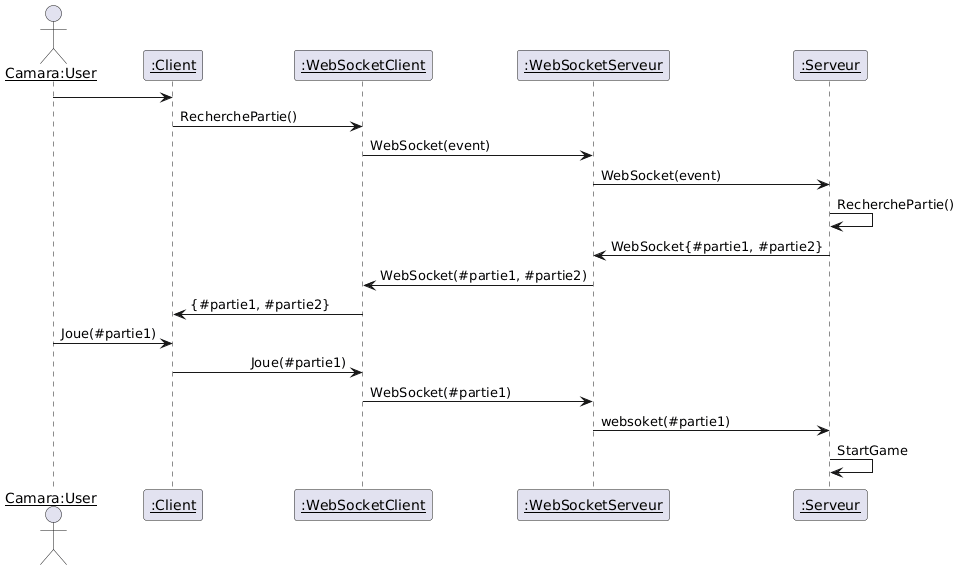

Figure 3. Rejoindre une partie
